Annexe F. Fonctions fenêtres

Les fonctions fenêtres sont utilisées pour l'analyse, et comme enveloppes de forme d'onde, particulièrement dans la synthèse granulaire. Les fonctions fenêtre sont intégrées à certains opcodes, mais d'autres opcodes nécessitent une table de fonction pour générer la fenêtre. GEN20 est utilisé à cet effet. Le diagramme de chaque fenêtre ci-dessous est accompagné de l'instruction f utilisée pour la générer.

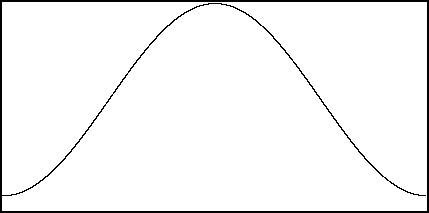

Hamming.

Exemple F.1. Instruction pour la fonction fenêtre de Hamming

f81   0   8192   20   1   1


Fonction Fenêtre de Hamming.

Fonction Fenêtre de Hamming.

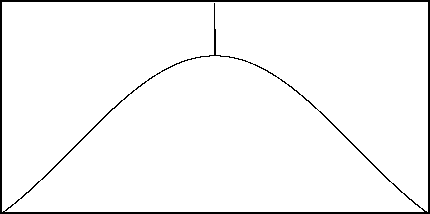

Hanning.

Exemple F.2. Instruction pour la fonction fenêtre de Hanning

f82   0   8192   20   2   1


Fonction Fenêtre de Hanning

Fonction Fenêtre de Hanning

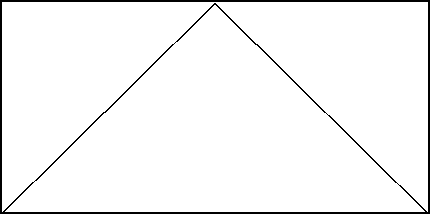

Bartlett.

Exemple F.3. Instruction pour la fonction fenêtre de Bartlett

f83   0   8192   20   3   1


Fonction Fenêtre de Bartlett

Fonction Fenêtre de Bartlett

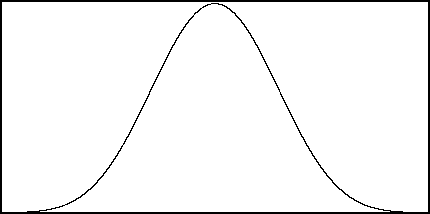

Blackman.

Exemple F.4. Instruction pour la fonction fenêtre de Blackman

f84   0   8192   20   4   1


Fonction Fenêtre de Blackman

Fonction Fenêtre de Blackman

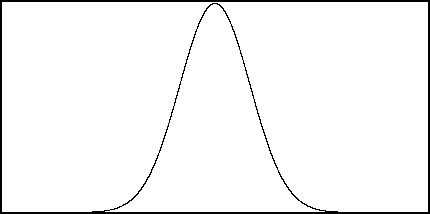

Blackman-Harris.

Exemple F.5. Instruction pour la fonction fenêtre de Blackman-Harris

f85   0   8192   20   5   1


Fonction Fenêtre de Blackman-Harris

Fonction Fenêtre de Blackman-Harris

Gaussienne.

Exemple F.6. Instruction pour la fonction fenêtre Gaussienne

f86   0   8192   20   6   1


Fonction Fenêtre Gaussienne

Fonction Fenêtre Gaussienne

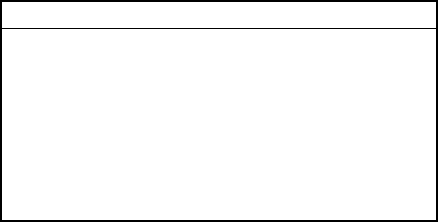

Rectangle.

Exemple F.7. Instruction pour la fonction fenêtre Rectangle

f88   0   8192   -20   8   .1


Note : l'échelle verticale est exagérée dans ce diagramme.

Fonction Fenêtre Rectangle

Fonction Fenêtre Rectangle

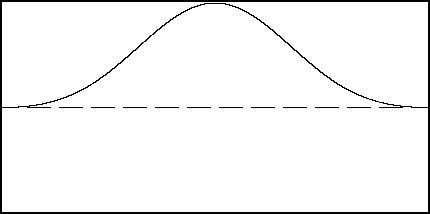

Sync.

Exemple F.8. Instruction pour la fonction fenêtre Sync

f89   0   4096   -20   9   .75


Fonction Fenêtre Sync

Fonction Fenêtre Sync
